系統概述
以太網聯網接口模塊，采用可插拔式結構安裝于RCU上，在以太網（全T）型網絡結構中使用。在此網絡結構中，每個樓層的各RCU均有自己的IP地址，并采用“星型”型結構通過標準網絡線接入本層網絡交換機。布線簡易，維護方便。
特 點
◆ 可插拔方式，便于安裝及更換
◆ 低功耗設計，無需散熱裝置
◆ 雙看門狗設計安全可靠
◆ 內置瞬變二極管，增強抗浪涌能力
◆ 低功耗設計，無需散熱裝置
◆ 雙看門狗設計安全可靠
◆ 內置瞬變二極管，增強抗浪涌能力
技術參數
| 名稱 | 說明 |
| 工作電壓 | DC5V |
| 工作電流 | 小于60mA |
| 工作環境溫度 | 0～70℃，5%～95%RH |
| CPU | 8bit MCU |
| Flash | 32KB |
| RAM | 32KB |
| 以太網 | 10M bps |
| 串口波特率 | 2400 bps |
| 串口接口 | RXD，TXD，RTS |
| 安裝方式 | 插拔式 |

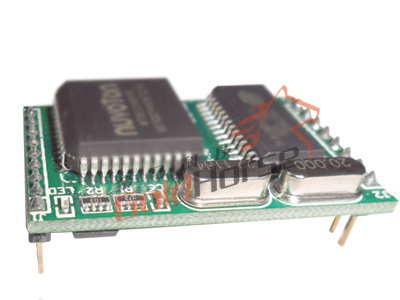

產品圖片

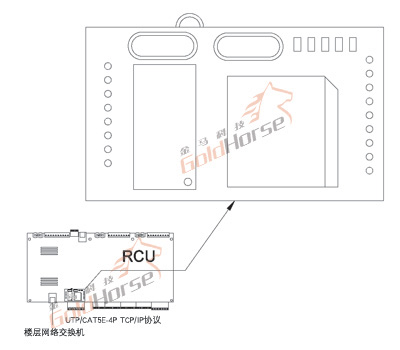

產品示意圖
